希望我能尽快入门UE5！本章将介绍虚幻引擎蓝图的相关内容，在本篇中我将学到：

• 蓝图是什么，和C++的区别
• 蓝图编辑器以及有关基本操作

通过虚幻5官方的“第三人称模板”来学习。

蓝图简介

概念

在UE5中，蓝图这个词可以用来指两种不同的概念：

• UE5的可视化变成语言；
• 特定类型的资产，即蓝图类/蓝图资产。

和C++的区别

之前说过，Actor是一个可以放置在关卡中的对象。这个对象可以是C++类的一个实例，也可以是蓝图类的一个实例，两者都必须直接或间接地继承蓝图类。

C++类和蓝图类的区别如下：

• 如果将编程逻辑添加到C++类中，将获得比创建一个蓝图类更高级的引擎功能。
• 在蓝图类中，我们可以轻松地查看和编辑该类的可视化组件，例如3D网络或触发框碰撞，以及修改在C++类中定义并公开给编辑器的属性，这使得管理这些属性变得更加容易。
• 在蓝图类中，可以轻松引入项目中的其他资产；在C++类中也可以，但操作比较麻烦。
• 运行在蓝图可视化编程上的编程逻辑在性能方面比C++类慢。
• 在版本管理方面，C++类可以进行多人协同；而蓝图类被解释为二进制文件不是文本，多人协同会发生冲突。

创建蓝图Actor

创建蓝图类的步骤很简单，如下：

1. 在内容浏览器中的“内容/ThirdPerson/Blueprints”中右键新建一个蓝图类；
2. 在选取父类中选择要继承的C++类或蓝图类，这里选择继承Actor类；
3. 给蓝图类起名，这里是”TestActor”。

双击新建的蓝图类，即可进入蓝图编辑器。

蓝图编辑器的界面布局

蓝图编辑器是UE5编辑器中的一个子编辑器，专门用于编辑蓝图类。在这里可以编辑蓝图类或其父类的属性、逻辑，以及它们的可视化外观。

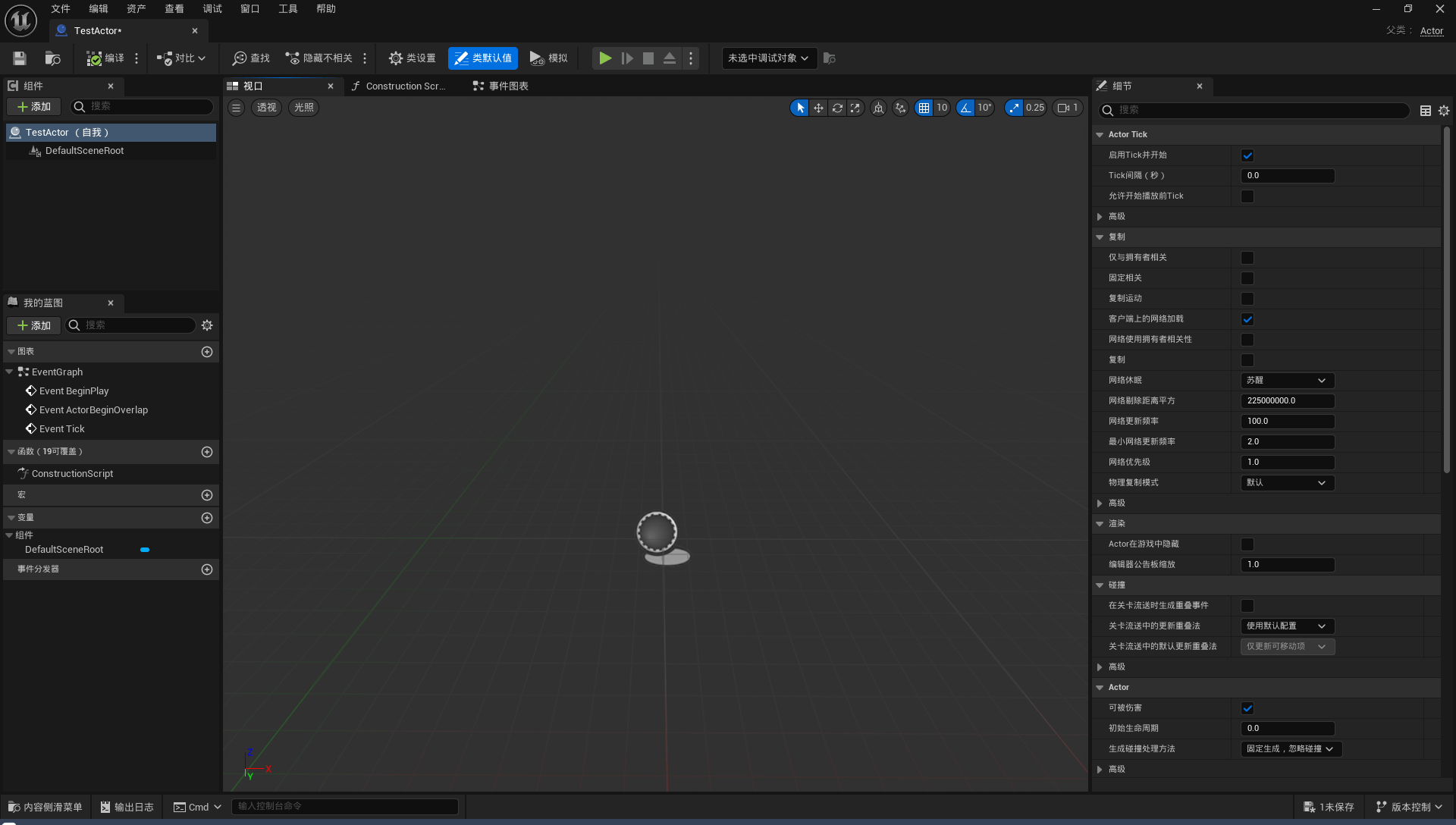

蓝图编辑器的界面如下：

来看看界面布局：

• 视口：位于正中间，和关卡编辑器中的视口类似，可以可视化Actor并编辑其组件。此外视口其实是选项卡，还有“事件图表”选项卡和“Construction Script”选项卡，待会介绍。
• 组件：位于左上角，Actor可以有几个Actor组件，在这里可以添加和删除那些组件，或访问它继承的C++类中定义的Actor组件。
• 我的蓝图：位于左下角，在这里可以浏览、添加和删除蓝图类及其继承的C++类中定义的变量和函数等。需要注意的是，蓝图有一种被称为 事件 的特殊功能，用于表示游戏中发生的事件。这里有三个事件：BeginPlay，ActorBeginOverlap 和 TIck，待会介绍。
• 细节：位于右边，和关卡编辑器的细节面板类似，该面板用于显示当前选定的Actor组件、函数、变量、事件或该蓝图类中任何其他单个元素的属性。
• 工具栏：位于顶部中央，可以编译蓝图类中编写的代码，保存代码，定位代码等。

此外，在右上角可以看到当前蓝图类的父类，点击它可以转到相应的蓝图类/C++类。如果想更改父类，可以在左上角文件中选择重设蓝图父项。

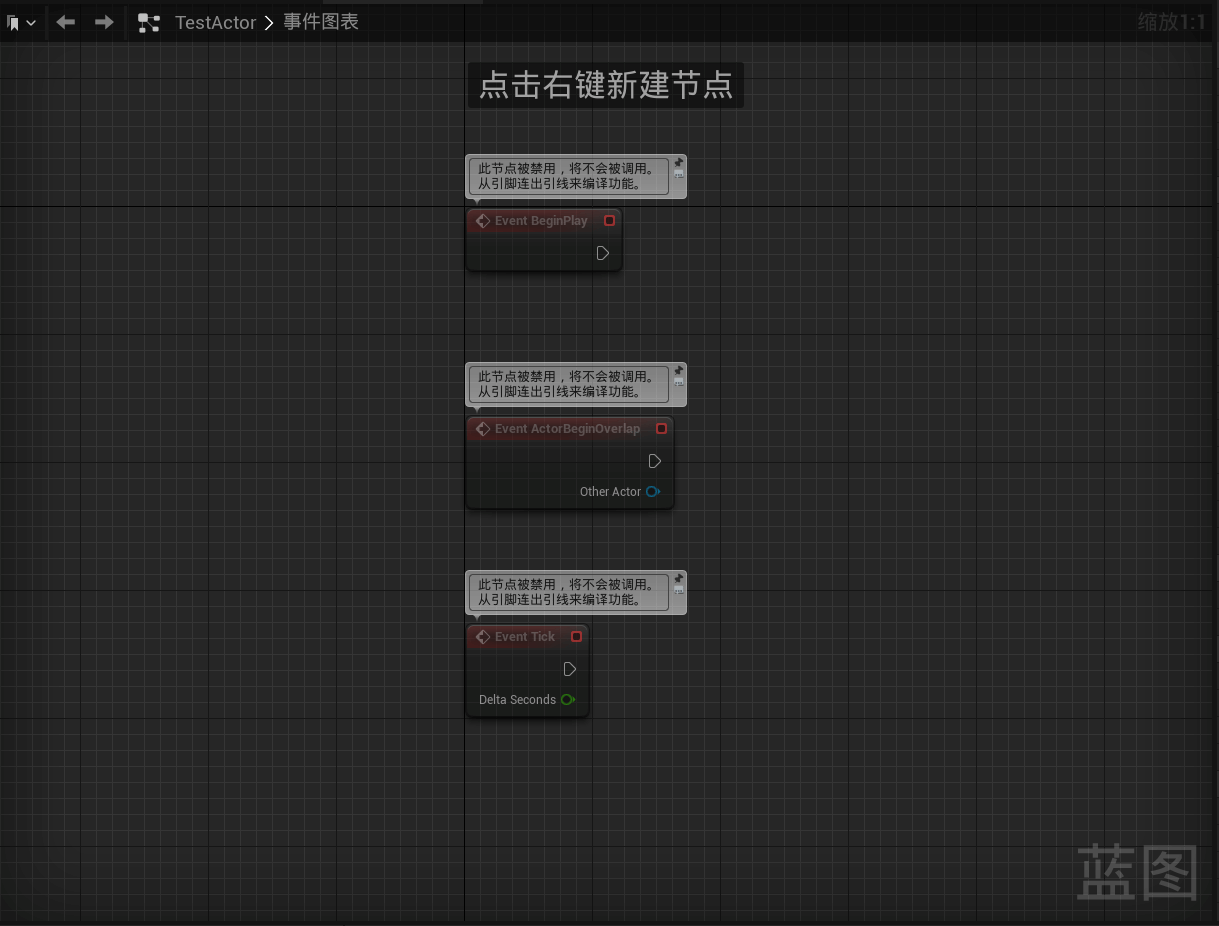

事件图表选项卡

在这个选项卡中，我们可以编写所有的蓝图可视化编程代码，创建变量、函数，以及访问在该父类中声明的其他变量和函数。

在事件图表选项卡内右键单击以访问蓝图的操作菜单，该菜单允许访问可以在“事件图表”选项卡中执行的操作，包括获取&设置变量，调用函数/事件等。

引脚

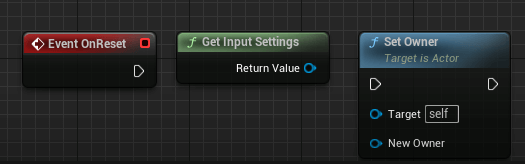

在蓝图中，脚本的工作方式是通过引脚连接节点，节点包括变量、函数和事件等几种类型，可以通过引脚连接这些节点。引脚有两种类型：

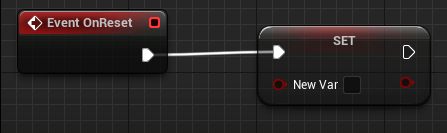

• 执行引脚：这些引脚决定节点的执行顺序。例如下图，先执行节点1再执行节点2，需要将节点1的输出执行引脚和节点2的输入执行引脚连接。

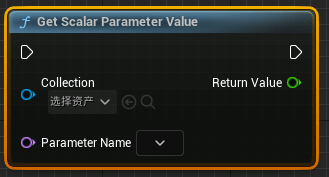

• 可变引脚：节点左侧的引脚是输入引脚，作为参数输入；节点右侧的引脚是输出引脚，作为返回值输出。

创建蓝图变量

在蓝图中，变量的工作方式与C++中使用的变量类似。可以创建变量，获取它们的值，或者是设置它们。创建蓝图变量的过程如下：

1. 在”我的蓝图“面板单击”变量“右侧的加号，然后可以重命名变量，这里是MyVar；
2. 单击工具栏左侧的编译，编译蓝图；
3. 编译后在”细节“面板上就会出现变量MyVar的属性，可以进行设置它的值；
4. 在”我的蓝图“-组件中单击该变量，可以在”细节“面板上修改该变量的详细信息。包括 变量命名，变量类型 和 默认值。

创建好蓝图变量后，就能在蓝图中获取/设置它了。在”我的蓝图“-组件中选中该变量，拖到蓝图编辑器后出现获取和设置两个选项：

• 获取MyVar：包含变量当前值的节点；
• 设置MyVar：允许更改变量值的节点。

此外，”我的蓝图“-组件的该变量右侧有个眼睛符号，它决定我们能不能从外部关卡编辑器的”细节“中设置它的值。

创建蓝图函数

在蓝图中，函数和事件类似，区别是事件只有一个输出引脚，因为它通常从蓝图类外部被调用。

创建蓝图函数的步骤如下：

1. 点击”我的蓝图“-函数中的加号；

2. 命名新函数，这里是MyFunc，然后编译；

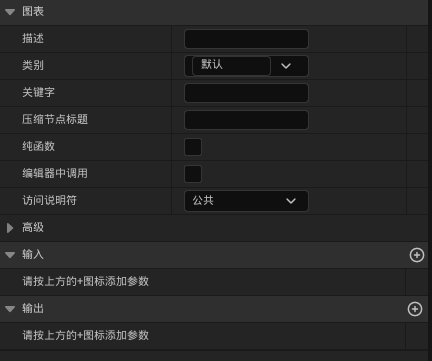

3. 然后就能在”细节“中设置与此函数相关的所有属性了：

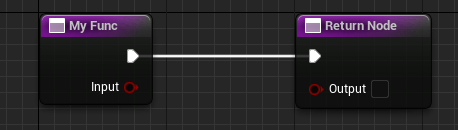

   其中最重要的是”输入“和”输出“，这两个属性将指定此函数必须接收并返回的变量，这里输入一个布尔值，然后总是返回false：

4. 别忘了先编译后保存蓝图函数，如果想在编译完成后自动保存，需要在编译右边的三个点中选择仅在成功时保存。

算术节点

蓝图包含更多与变量/函数无关的节点，接下来介绍算术节点，以乘法Multiply为例：

此节点可以输入两个或多个参数，这些参数可以是多种类型（整数、浮点数、向量等，可以通过单击”添加引脚“右侧的加号添加更多参数），并输出所有参数相乘的结果。

BeginPlay和Tick事件

BeginPlay事件：当这个蓝图类的实例被放置在关卡中，关卡开始播放时，或者当这个蓝图类的实例在游戏正在播放时被动态生成，就会调用该事件。可以用来做一些初始化操作。

Tick事件：游戏以一定的帧率运行，此事件将在游戏的每一帧被调用。

Tick事件将使用参数Delta Seconds进行调用，此参数是一个浮点值，表示从上一帧渲染后到当前帧经过的时间。假设有个蓝图类，每次使用Tick事件渲染帧时，它都要朝+Z走一个单位，如果不用Delta Seconds乘以这个单位，就会导致60帧运行游戏的玩家比30帧运行游戏的玩家看到的速度快两倍。

BP_ThirdPersonCharacter 蓝图类

这个蓝图类是代表玩家控制角色的蓝图，可以分析一下里面有什么。

Actor组件是必须存在于Actor内部的实体，可以将Actor的逻辑扩展到几个不同的Actor组件中。在这个蓝图中，可以看到4个可视化的Actor组件：

• 骨骼网格体组件：显示UE5人体模型；
• CameraBoom组件：显示玩家的摄像机视角；
• 箭头组件：可以让开发者看到角色面对的方向，不是在游戏运行时；
• 胶囊体组件：指定该角色的碰撞范围；

还有其他看不见的组件，它们由C++或蓝图代码组成。

再看看它的”事件图表“，发现什么也没有，这是因为相关逻辑已经在C++中写了。

网格体和材质

网格体

网格体就是3D模型，可以通过网格体组件添加网格体，这些网格体继承自Actor组建类。其中最重要的网格体组件有两类：

• 静态网格体：适用于没有动画的网格体，如立方体等；
• 骨骼网格体：适用于具有动画的网格体，例如播放运动动画的人；

材质

材质可以指定网格体的表示方式，例如颜色、纹理，甚至操作顶点等。

设置材质

接下来给Actor设置材质，步骤如下：

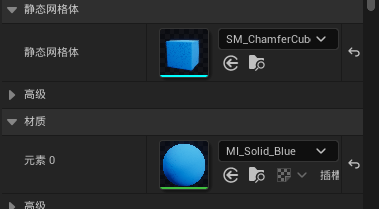

1. 在关卡编辑器的视口中选择一个蓝色立方体对象，在细节面板处可以看到它的材质信息：

2. 点击材质-元素0右侧的文件夹图标，这将打开内容浏览器中该材质所在的位置。

3. 双击这个材质资产，进入材质编辑器，然后在右侧细节中找到它的父项M_Solid，再进入材质编辑器：

材质编辑器

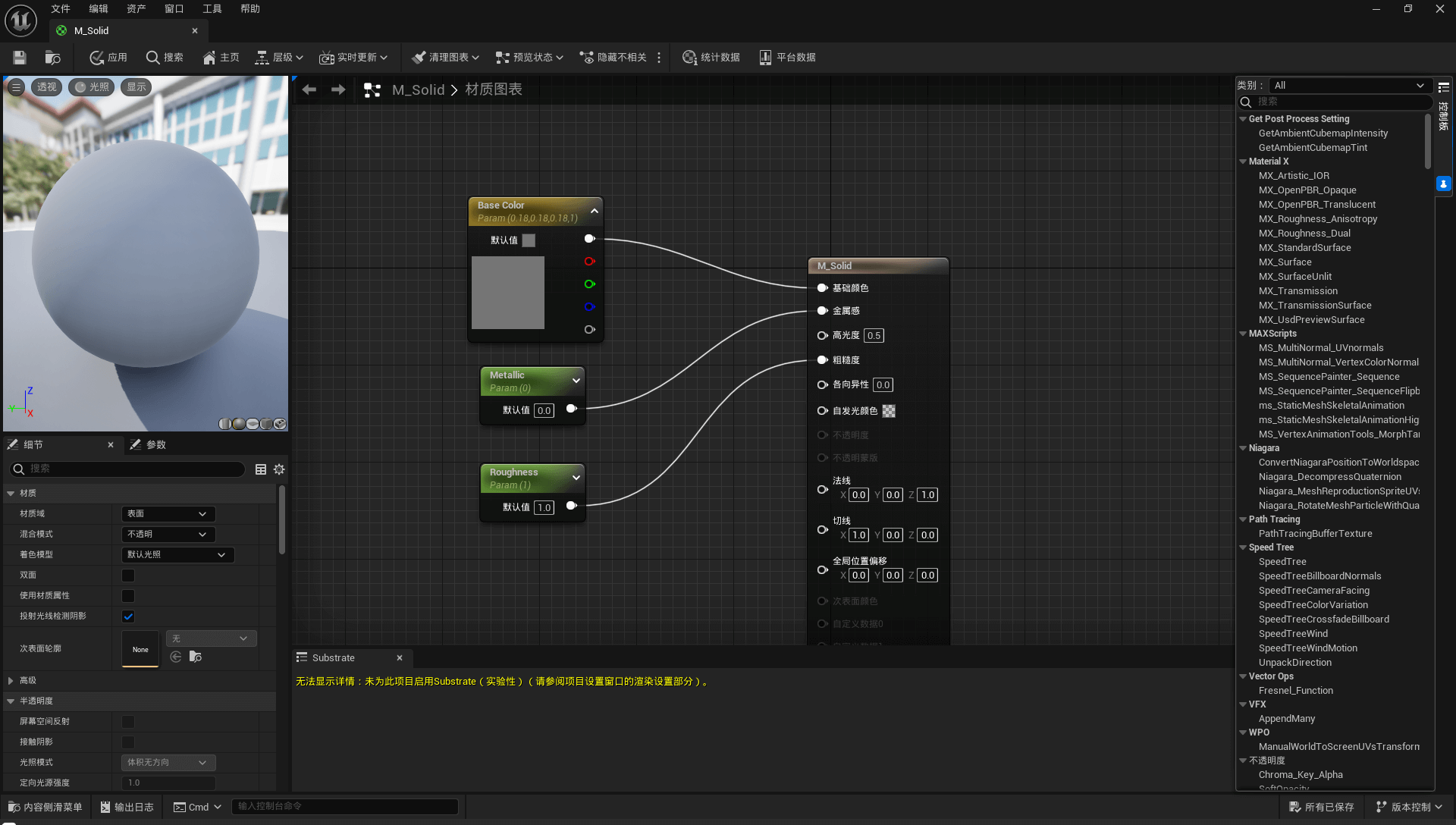

材质编辑器的界面如上图，主要有如下部分：

• 图表：和蓝图编辑器的事件图表类似，材质编辑器的图标也是基于节点的，但没有执行引脚。
• 控制板：在右侧，可以在其中搜索并添加相关节点到图表中。
• 视口：在左上角，可以预览材质的结果，并选择不同的图元。
• 细节：在左下角，该面板展示图表窗口中选择的材质资产或当前节点的详细信息。
• 工具栏：在编辑器顶部边栏，可以做一些操作。

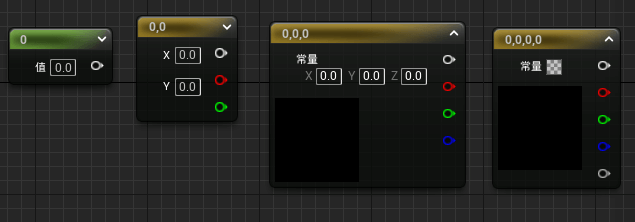

可以按住数字键，然后在图表空白处按下鼠标左键以快速创建n维向量，最低1维，最高4维。

接下来看看M_Solid节点的一些输入参数：

• 基础颜色：简单的材质颜色，通常与常量（使用Base Color节点）或纹理样本（使用Texture Sample节点）连接，让材质拥有特定的颜色或映射特定的纹理。

• Roughness：材质的粗糙度，决定物体反射光线的散射程度。

• Metallic：材质的金属度，决定物体看起来像金属表面的程度。

• 高光度：决定物体反射光的程度。

参考资料

• 《UE5游戏开发完全学习教程-C++篇》
